Какие работы произвела наша электролаборатория
Провели испытания выкатных выключателей Hyundai на 2500А прибором РЕТОМ-21 в комплекте с РЕТ-3000. Данным оборудованием возможно подать испытательных ток синусоидальной формы, в отличии от испытательных блоков тиристорного типа. Помимо испытания срабатывания автоматических выключателей, провели замер сопротивления межполюсной изоляции в отключенном и включенном состоянии.
Какое оборудование подвергалось электроиспытаниям?
Низкая сторона РП заказчика состоит из двух двухсекционных электрощитовых. На каждую электрощитовую по два вводных и по одному секционному выключателю. Всего испытано шесть автоматических выключателей выкатного типа. Автоматические выключатели отходящих линий испытывались отдельно в рамках дополнительного соглашения.

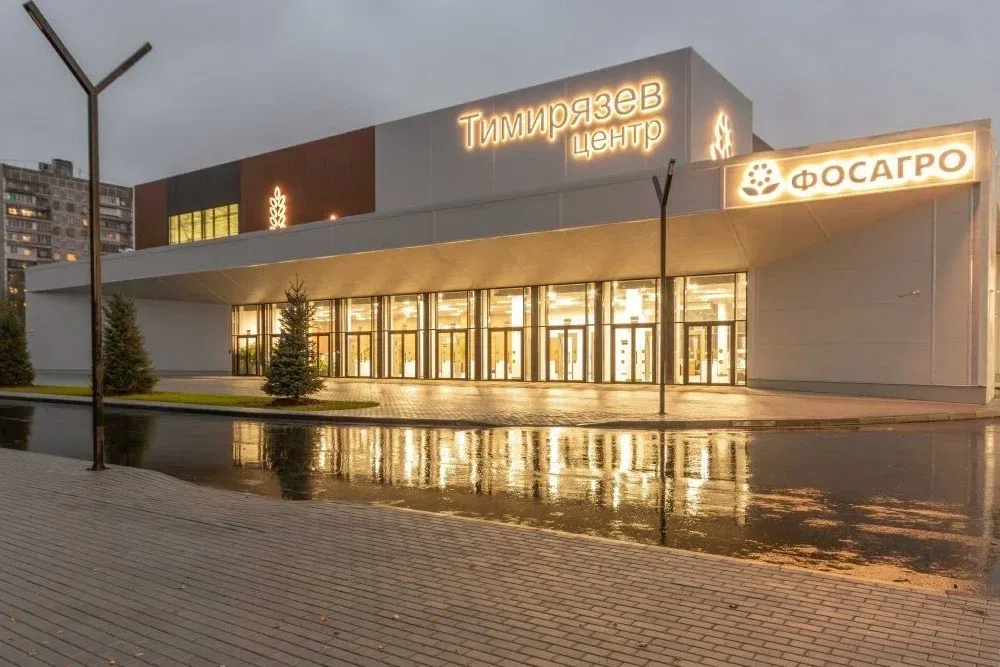

Фото с объекта
Техническое заключение электролаборатории
По итогу проведенных испытаний, был предоставлен технический отчет электролаборатории, содержащий:
- Титульный лист;
- Свидетельство о регистрации электролаборатории;
- Протокол визуального осмотра;
- Протокол проверки сопротивления изоляции автоматических выключателей номинальным током от 400А
- Протокол проверки срабатывания автоматических выключателей до 1000 В.;
- Ведомость дефектов.
Позже выезжали на этот же объект, производили замер сопротивления изоляции отходящих линий, замер сопротивления петли фаза-нуль, замер сопротивления заземляющего устройства.
